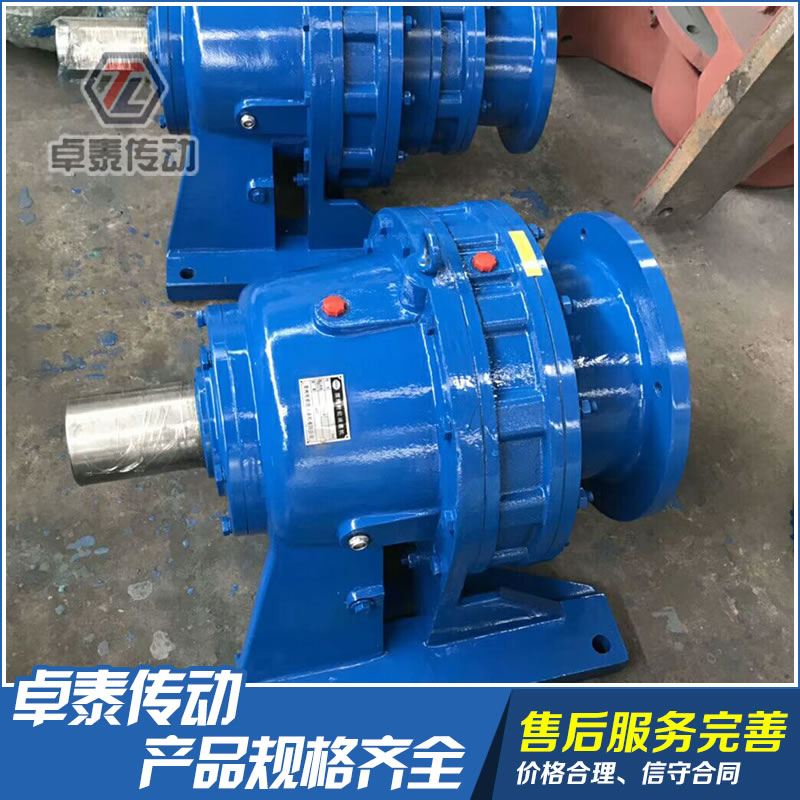

X系列擺線針輪減速機產品特點及技術規格
行星擺線減速機是一種應用行星傳動原理,采用擺線針輪嚙合,設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機,在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。
一、 擺線減速機產品特點
1. 傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569;三級傳動時傳動比為1/5841--1/658503。另外根據需要還可以采用多級組合,速比達到指定大。
2. 傳動效率高。由于嚙合部位采用了滾動嚙合,一般一級傳動效率為90%--95%。
3. 結構緊湊,體積小,重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。
4. 故障少,壽命長。主要傳動嚙合件使用軸承鋼磨削制造,因此機械性能與耐磨性能均佳,又因其為滾動摩擦,因而故障少,壽命長。
5. 運轉平穩可靠。因傳動過程中為多齒嚙合,所以使之運轉平穩可靠,噪聲低。
6. 拆裝方便,容易維修。
7. 過載能力強,耐沖擊,慣性力矩小,適用于起動頻繁和正反轉運轉的特點。
二 擺線減速機技術規格
1 機型號:
按傳動比分為:一級、二級、三級。
一級有十三種機型:0,1,2,3,4,5,6,7,8,9,10,11,12。
兩級有14種機型:00,20;32,42,53,63,64,74,84,85,95,106,117,128。
三級有8種機型:420,742,842,853,953,1063,1174,1285。
按結構型式分為:臥式、立式、雙軸型、直聯型四種。
2、傳動比:
一級減速的傳動比有:9,11,17,21,23,25,29,35,43,47,59,71,87。
兩級減速的傳動比有:99,121,187,289,319,385,473,493,595,649,731,841,1003,1225,1505,1849,2065,2537,3045,3481,5133。
三級減速的傳動比有:5841-658530
3、擺線針輪減速機型號及其其表示方法:
X系列行星擺線針輪減速機型號對照表
